1-5-1 直線導軌工作負荷計算
工作負荷的計算方式會隨實際受力分布的情形而產生變化，例如承載物體本身重心的位置、施力的位置，以及運行時起動、停止的加速度慣性力等皆對負荷的計算發生影響，因此使用直線導軌時必須仔細考慮各種負荷狀況，以計算出最正確的負荷值。

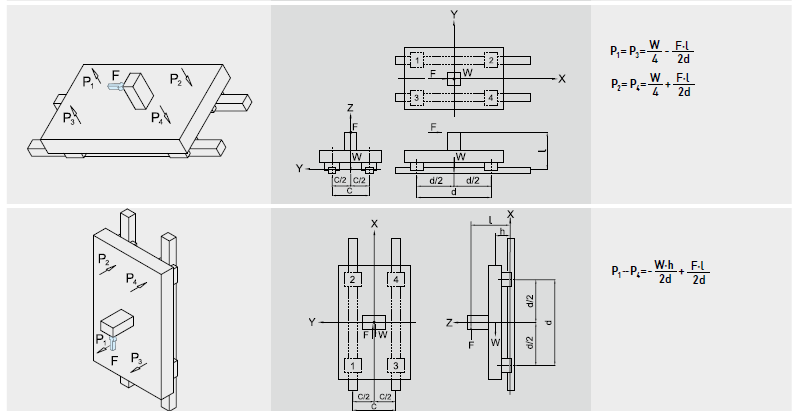

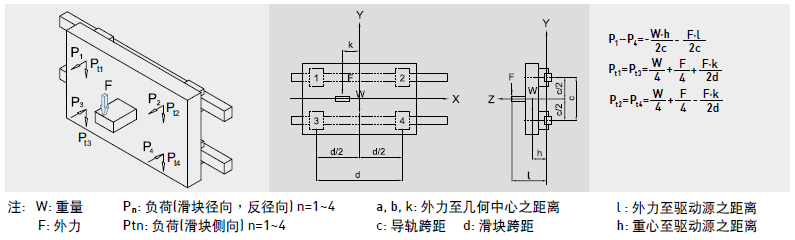

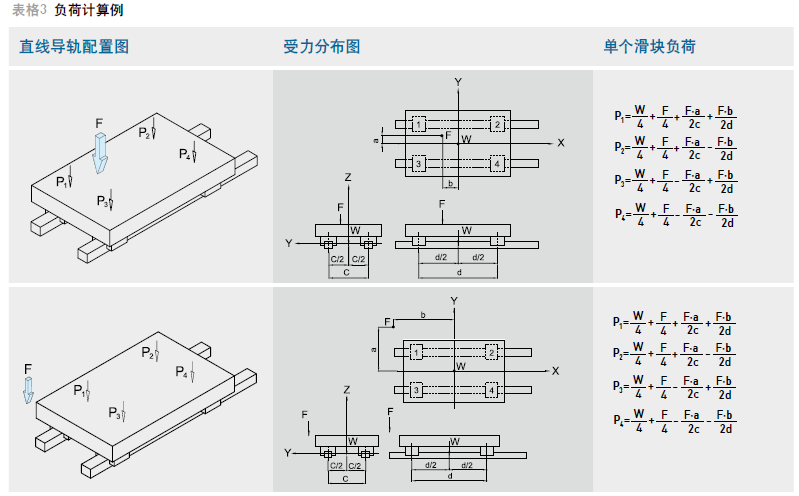

(1)   單個滑塊承受負荷

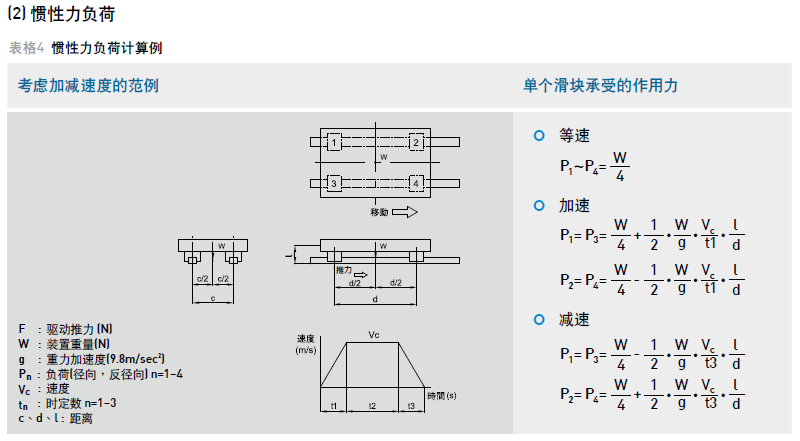

(2)  慣性力負荷

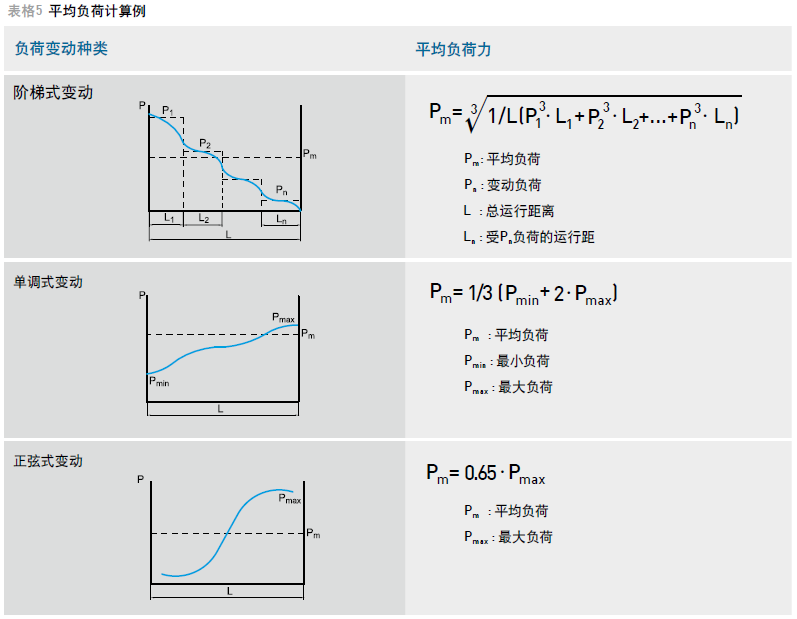

1-5-2 平均負荷計算
在運行中滑塊承受的負荷有時并不是均等的，比方搬送裝置的運行，其前進時額外承受貨物的重量，退回時則只承受裝置本身的重量，負荷呈現階梯式變化，因此必須求出運行中的平均負荷以計算壽命。平均負荷的定義是與負荷變動條件下壽命相等的等效負荷值。

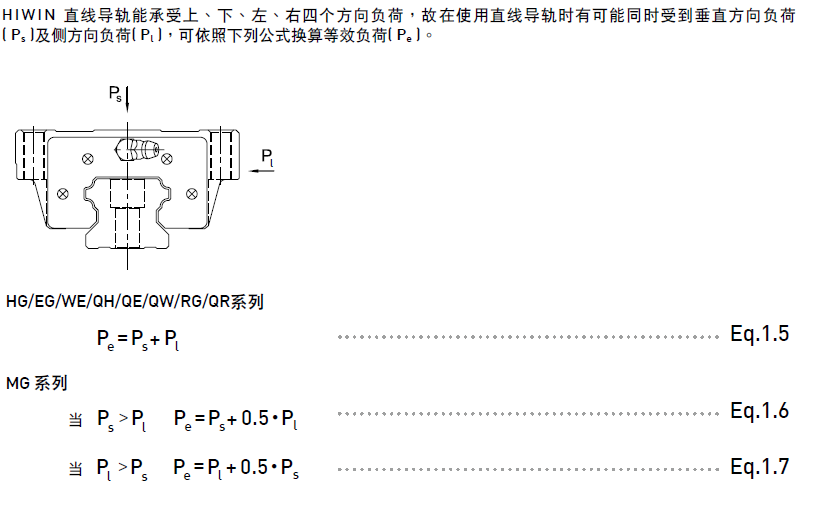

1-5-3 兩個方向等效負荷計算

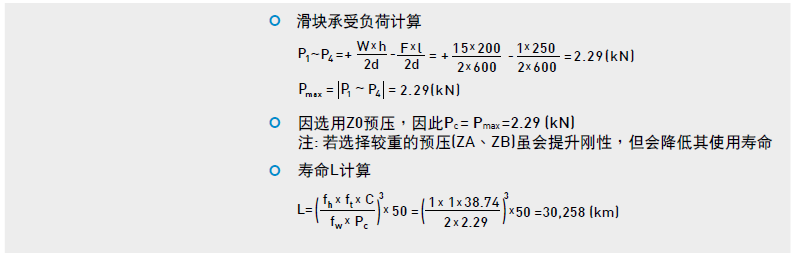

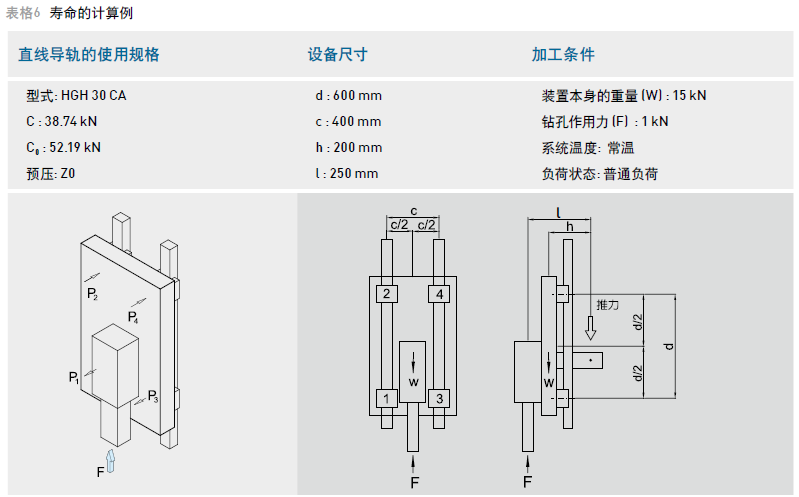

1-5-4 直線導軌使用壽命的計算例
根據經驗選用直線導軌的型式、規格，再依實際使用情況估算單個滑塊最大工作負荷，計算動額定負荷與工作負荷之負荷比推算出其使用壽命。
